Розвал, сходження, кастер: що означає кожен кут простими словами

Навіщо взагалі три різні кути, а не один параметр

Колесо автомобіля закріплене на підвісці не просто «прямо» — воно стоїть під точно розрахованим нахилом одразу в трьох площинах, і кожна з них вирішує окреме завдання. Якби існував лише один параметр, довелося б жертвувати або зносом гуми, або керованістю, або стабільністю на швидкості. Три окремих кути дозволяють виробнику збалансувати всі три вимоги одночасно, під конкретну підвіску конкретної моделі.

Саме тому на 3D-стенді ми не просто «вирівнюємо колеса», а звіряємо кожен з трьох кутів окремо з заводським допуском виробника. Розуміння, за що відповідає кожен з них, допомагає власнику правильно прочитати симптоми свого авто — до того, як він приїде на стенд.

Важливо розуміти й те, що кути не є незалежними одне від одного повністю — зміна одного часто трохи впливає на інший, особливо на підвісках складнішої конструкції. Тому виробник задає не одне число, а діапазон допустимих значень для кожного кута, і завдання майстра — потрапити в цей діапазон одночасно по всіх параметрах, а не підігнати один кут, знехтувавши іншими.

Сходження (Toe): кут, що з'їдає гуму

Сходження — це кут між напрямком коліс і поздовжньою віссю авто, якщо дивитися на машину згори. Коли передні частини коліс трохи розвернуті всередину — це позитивне сходження; коли назовні — негативне. В ідеалі колеса мають котитися строго паралельно одне одному.

Коли сходження порушене, колесо не котиться прямо, а ніби трохи ковзає боком по асфальту при кожному оберті. Це ковзання працює як наждак для протектора: при позитивному сходженні швидше стирається зовнішній край шини, при негативному — внутрішній. Провести рукою по краю протектора і відчути «пилку» — верний ознака саме цієї проблеми, детальніше про яку ми писали в статті «Чи впливає розвал-сходження на знос шин».

Окрім зносу шин, збите сходження робить кермо «нервовим»: авто гірше тримає пряму, доводиться підправляти напрямок, і реакція на різкий маневр стає менш передбачуваною — особливо небезпечно на мокрій дорозі.

Сходження — єдиний з трьох кутів, який теоретично можна оцінити «на око» за характером зносу: якщо провести долонею від зовнішнього краю протектора до внутрішнього і відчути різницю у висоті блоків гуми, це майже напевно ознака саме цієї проблеми. Втім, на око можна лише запідозрити напрямок відхилення, а не його точне значення в градусах — для цього все одно потрібен стенд.

Розвал (Camber): кут, що визначає зчеплення в поворотах

Розвал — це нахил колеса вліво чи вправо, якщо дивитися на авто спереду. Якщо верх колеса нахилений до центру машини — розвал негативний, якщо назовні — позитивний. Нульовий розвал означає, що колесо стоїть строго вертикально до дороги.

У повороті на зовнішнє колесо діє відцентрова сила, яка намагається «підломити» його й зменшити площу контакту з асфальтом. Невеликий негативний розвал компенсує цей ефект — саме тому у спортивних авто колеса часто стоять помітно «хаткою». Але для звичайного авто надмірний негативний розвал шкідливий: на прямій він прискорює знос внутрішнього краю протектора.

Позитивний розвал (верх колеса нахилений назовні) трапляється рідше і зазвичай є ознакою несправності — наприклад, зношеного підшипника маточини чи кульової опори. У такому випадку саме регулювання нічого не виправить: спершу потрібен ремонт ходової, а вже потім — виставлення кутів.

Типовий сценарій, коли розвал спливає як самостійна проблема: авто нещодавно проходило сезонний шиномонтаж, нові шини поставили рівно, а через кілька тижнів на одному колесі з'явився характерний знос саме по внутрішньому краю, хоча на решти трьох усе гаразд. Асиметрія симптому — сильна підказка, що причина не загальна для всієї осі, а локальна: найімовірніше, знос конкретного вузла підвіски саме з того боку.

Кастер (Caster): найменш очевидний, але дуже важливий кут

Кастер — це поздовжній нахил осі повороту колеса, якщо дивитися на авто збоку. Найпростіша аналогія — колесо візка в супермаркеті: його вісь повороту розташована попереду точки контакту з підлогою, тому воно саме розвертається за напрямком руху. Це і є ефект позитивного кастера.

У автомобілі позитивний кастер відповідає за самостійне повернення керма в пряме положення після виходу з повороту і за стабільність на високій швидкості. Якщо кастер на лівому та правому колесах відрізняється, машину тягнутиме в бік колеса з меншим значенням.

На відміну від сходження і розвалу, кастер регулюється не на всіх масових моделях. Його суттєве відхилення частіше говорить не про потребу в простому регулюванні, а про деформацію важеля підвіски чи навіть про наслідки ДТП — тому перевірка кастера на стенді є ще й елементом діагностики стану кузова та підвіски.

Різниця кастера між лівим і правим колесом — одна з небагатьох речей, яку 3D-стенд бачить, а звичайний водій ніколи не запідозрить самостійно: адже симптом («тягне вбік») однаковий і для проблем зі сходженням, і для різниці кастера, і навіть для нерівномірного тиску в шинах. Саме тому діагностика на стенді, а не здогадки за симптомами, — єдиний надійний спосіб визначити справжню причину.

Як зрозуміти, який саме кут порушений у вашому авто

Найпростіший спосіб — читати знос шин. Знос по внутрішньому чи зовнішньому краю рівномірно по всій довжині протектора найчастіше вказує на сходження або розвал. «Пилчастий» знос, коли один блок протектора вищий за сусідній, — класична ознака саме проблем зі сходженням.

Кермо, повернуте вбік при русі по рівній прямій дорозі, — теж ознака збитого сходження, навіть якщо машину явно не веде. А автомобіль, що стабільно тягне в один бік попри рівну дорогу, частіше вказує на різницю кастера між колесами або на несправність підвіски, а не просто на розхід кутів.

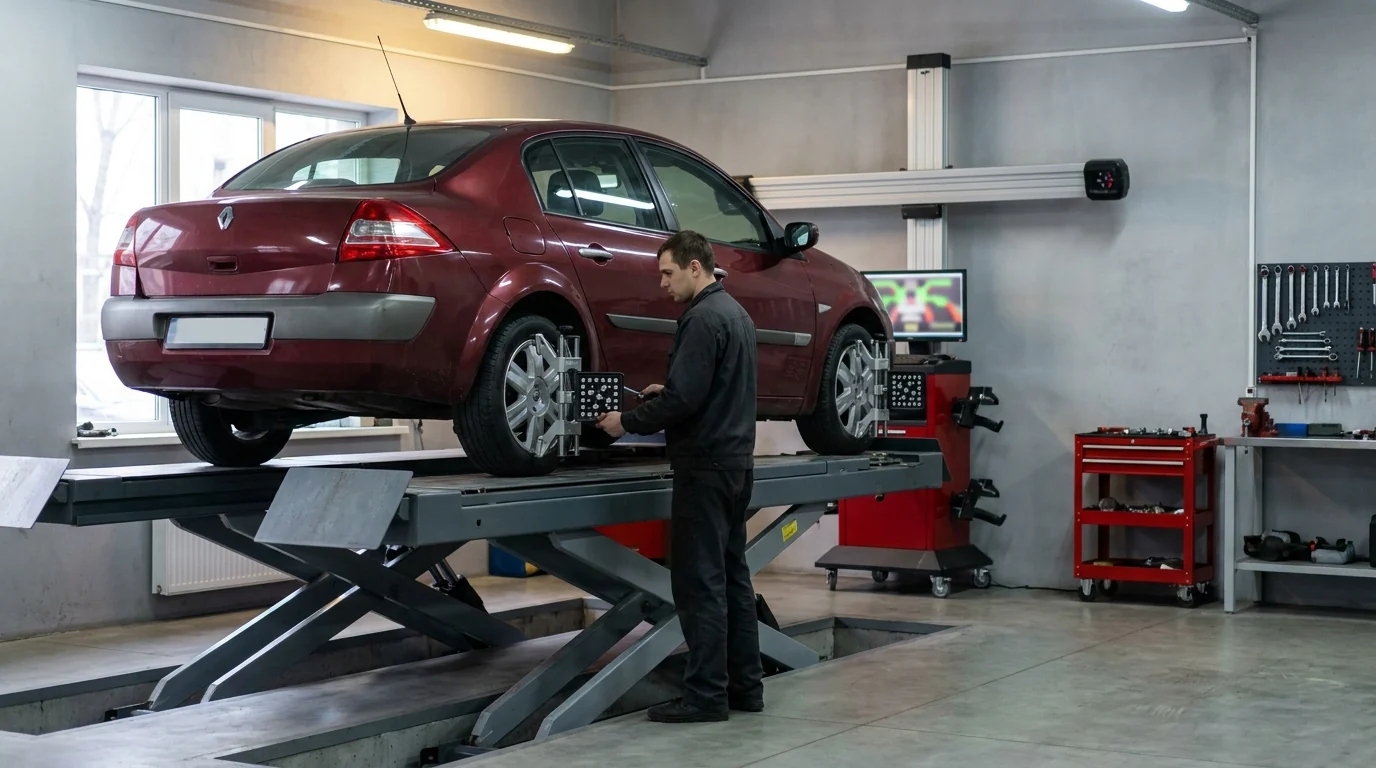

Точно розрізнити ці симптоми на око неможливо — саме для цього існує 3D-стенд Beissbarth: камери одночасно бачать положення всіх чотирьох коліс і показують відхилення кожного з трьох кутів окремо, а не загальну «кривизну».

Ще один практичний орієнтир — момент появи симптому. Якщо кермо стало криво чи авто почало тягнути одразу після конкретної події (удар об яму, заміна деталі підвіски, встановлення нових шин), це майже завжди прямий наслідок саме цієї події. Якщо ж симптом наростав поступово протягом місяців без явної причини, це радше природний знос елементів підвіски, а не разове зміщення кутів.

Чому регулювання починається з перевірки підвіски

Найчесніша порада, яку може дати механік: не робити розвал-сходження на несправній підвісці. Якщо в кульових опорах, сайлентблоках чи рульових наконечниках є люфти, виставлені з точністю до частки градуса кути не протримаються і кількох днів — колесо буде «гуляти» в межах цих люфтів.

Тому на нашому сервісі на Тираспільській, 12 регулювання завжди починається з безкоштованої діагностики ходової на підйомнику. Якщо ми знаходимо знос, то показуємо його власнику і рекомендуємо спершу ремонт ходової — і лише потім беремося за кути. Вартість самого регулювання залежить від кількості осей: від 800 ₴ за одну вісь до 1 200 ₴ за складнішу багаторичажну підвіску, а вся процедура разом із заїздом займає приблизно 1–1.5 години.

Цей порядок дій — не формальність, а захист гаманця власника. Регулювання на розбитій підвісці — це та сама сума, витрачена без результату: за кілька днів кути знову зміщуються в межах люфту, і клієнту довелося б платити двічі. Показавши знос заздалегідь і чесно порекомендувавши ремонт, ми даємо власнику право самому вирішити, ремонтувати зараз чи відкласти — але робимо це відкрито, а не мовчки виставляючи кути, які все одно не втримаються.

Після завершення регулювання ми видаємо протокол «до/після» з виміряними значеннями кожного з трьох кутів — це не формальність для звіту, а спосіб показати власнику реальний результат роботи стенда, а не просто повідомити «все зроблено». Такий протокол варто зберегти — він знадобиться, якщо проблема повернеться і потрібно буде порівняти нові виміри зі старими, а також якщо авто продається і новий власник захоче переконатися у стані підвіски й геометрії коліс перед покупкою.

Коротко про головне

Сходження найбільше впливає на знос гуми, розвал — на зчеплення в поворотах, кастер — на стабільність керма на швидкості. Кожен з них має свій характерний симптом, і 3D-стенд дозволяє побачити, який саме кут порушено, а не просто «вирівняти колеса». Про типовий регламент і привід для перевірки читайте в статті «Як часто робити розвал-сходження».
