3D розвал-сходження: Як сучасна технологія покращує керованість та продовжує життя шин

Чим 3D-стенд принципово відрізняється від старих методів?

Основна відмінність 3D-стенда від попередніх поколінь (лазерних, оптичних чи інфрачервоних) полягає у способі вимірювання. Старі системи працювали у двовимірній площині: вони вимірювали кути одного колеса відносно іншого або відносно умовної осі. Це було повільно, вимагало ідеально рівної підлоги і залишало простір для людської помилки при переміщенні датчиків з колеса на колесо. Такий підхід не враховував загальну геометрію автомобіля, а лише парні взаємозв'язки.

Сучасний 3D-стенд, як наш Beissbarth на Тираспільській, 12, працює інакше. На кожне колесо кріпиться пасивна мішень зі спеціальним малюнком, а не складний електронний датчик. Дві високоточні камери, встановлені на стенді, безперервно зчитують положення цих мішеней у тривимірному просторі. Комп'ютер миттєво обробляє ці дані та будує повну 3D-модель положення всіх чотирьох коліс відносно кузова автомобіля. Це дозволяє бачити не просто окремі кути, а всю картину геометрії підвіски в реальному часі.

Такий підхід дає дві ключові переваги. По-перше, швидкість: початкове вимірювання займає лічені хвилини. По-друге, точність: система бачить найменші відхилення одночасно по всіх осях і кутах (сходження, розвал, кастер), що виключає накопичувальну помилку, притаманну послідовним вимірюванням. Для сучасних автомобілів з багаторичажною підвіскою, де зміна одного параметра впливає на інші, це єдиний спосіб досягти заводських показників.

Точність до долей градуса: як це впливає на знос шин і керованість

На перший погляд, відхилення в пів градуса може здатися незначним. Але для шини, яка робить сотні обертів за кілометр, це критично. Неправильний кут сходження (toe) змушує колесо їхати з невеликим боковим ковзанням. Шина буквально треться об асфальт, що призводить до прискореного та нерівномірного зносу протектора з одного краю. Це найпоширеніша причина, чому новий комплект гуми зношується значно швидше за свій розрахунковий ресурс. Детальніше про те, як виявити такий знос, ми писали в статті Як зрозуміти, що протектор шин пора міняти.

Точність регулювання розвалу (camber) та кастера (caster) безпосередньо впливає на керованість та безпеку. Правильно виставлений розвал забезпечує максимальну площу контакту шини з дорогою в поворотах, що покращує зчеплення. Збитий розвал не тільки зношує протектор з внутрішньої чи зовнішньої сторони, але й робить поведінку авто менш стабільною. Кастер відповідає за стабілізацію керма: саме завдяки йому кермо самостійно повертається в пряме положення після повороту. Неправильний кастер робить автомобіль «нервовим» на прямій і вимагає постійного підрулювання.

3D-стенд дозволяє майстру бачити зміни в реальному часі з точністю до сотих долей градуса. Коли він регулює один параметр, система одразу показує, як це вплинуло на інші. Це дозволяє досягти ідеального балансу, який відповідає заводським допускам виробника вашого авто. Результат — автомобіль їде рівно, кермо стоїть прямо, а шини зношуються повільно і рівномірно по всій ширині протектора, що повністю виправдовує вартість процедури.

Безпека для дисків: чому безконтактні захвати — це важливо

Однією з недооцінених, але вкрай важливих переваг сучасних 3D-стендів є спосіб кріплення мішеней до коліс. На застарілих стендах використовувалися металеві «кігті», які затискали безпосередньо обід колісного диска. Для дорогих легкосплавних, пофарбованих або полірованих дисків це був постійний ризик. Навіть з гумовими накладками такі кріплення могли залишити подряпини, сколи або потертості, особливо якщо механік докладав надмірних зусиль.

На нашому стенді Beissbarth використовуються безконтактні захвати. Вони фіксуються за боковину самої шини, не торкаючись металевої поверхні диска взагалі. Це повністю виключає ризик механічного пошкодження. Для власників автомобілів з ексклюзивними, новими або просто доглянутими дисками це означає повний спокій. Ви можете бути впевнені, що після процедури 3D розвал-сходження ваші диски залишаться в тому ж ідеальному стані, в якому приїхали на сервіс.

Ця технологія особливо актуальна для коліс великого діаметру та низькопрофільної гуми, де відстань між диском і обладнанням мінімальна. Безпека для дисків — це не додаткова опція, а стандарт нашої роботи. Ми вважаємо, що якісна послуга не повинна створювати ризиків для інших частин автомобіля, і сучасне обладнання дозволяє нам дотримуватися цього принципу.

Коли варто робити саме 3D розвал-сходження, а не звичайний?

Чесно кажучи, в сучасних реаліях «звичайний» лазерний розвал-сходження — це застаріла технологія, яка підходить лише для дуже старих автомобілів з простою конструкцією підвіски. Для будь-якого сучасного автомобіля, особливо з багаторичажною підвіскою (популярною на німецьких та японських авто), 3D-стенд є єдиним правильним вибором. Спроба налаштувати складну геометрію старими методами — це компроміс, який не дасть бажаного результату.

Обов'язково обирайте 3D-технологію у таких випадках. По-перше, після будь-якого втручання в ходову частину. Заміна важелів, сайлентблоків, рульових тяг чи амортизаторів гарантовано змінює кути, і їх потрібно виставляти заново. Послуга ремонту ходової завжди має завершуватися перевіркою геометрії. По-друге, при купівлі нового комплекту шин. Витративши значну суму на якісну гуму, безглуздо економити на налаштуванні, яке захистить її від передчасного зносу. Це найкраща інвестиція в довговічність ваших коліс.

Також 3D-стенд незамінний, якщо ви вже робили розвал на іншому сервісі, але проблема не зникла: машину все ще тягне вбік або кермо стоїть криво. Висока точність 3D-системи дозволяє виявити та виправити ті відхилення, які залишаються непоміченими для лазерного обладнання. Сезонна зміна коліс на шиномонтажі — також гарний привід для профілактичної перевірки, адже за сезон їзди по наших дорогах кути могли збитися.

Чому ми наполягаємо на діагностиці ходової перед регулюванням?

Це один з ключових принципів нашої роботи, який ми вважаємо проявом чесності до клієнта. Регулювати розвал-сходження на несправній підвісці — це марна трата грошей. Якщо в кульових опорах, рульових наконечниках або сайлентблоках є люфт (зношення), то виставлені з точністю до мікрона кути не будуть триматися. Вони «попливуть» одразу ж, як тільки автомобіль виїде з підйомника і потрапить під навантаження на дорозі.

Уявіть, що ви намагаєтеся налаштувати гітару зі старими, розтягнутими струнами. Ви можете ідеально виставити кожну ноту, але за кілька хвилин гри все знову розладнається. Те ж саме відбувається і з підвіскою. Тому перед тим, як підключати стенд, наш майстер завжди проводить безкоштовний огляд ходової частини. Він перевіряє всі ключові вузли на наявність люфтів. Це займає небагато часу, але дає повну картину стану підвіски.

Якщо майстер знаходить зношені деталі, він показує їх вам і рекомендує спочатку виконати ремонт. І лише після того, як підвіска буде справною, ми беремося за регулювання кутів. Такий підхід гарантує, що ви платите за результат, який буде триматися довго. Ми не зацікавлені в тому, щоб ви повернулися через тиждень з тією ж проблемою. Найдешевший ремонт — той, який зроблено правильно з першого разу, а не той, який доводиться переробляти.

Як проходить процедура на стенді Beissbarth: від заїзду до звіту

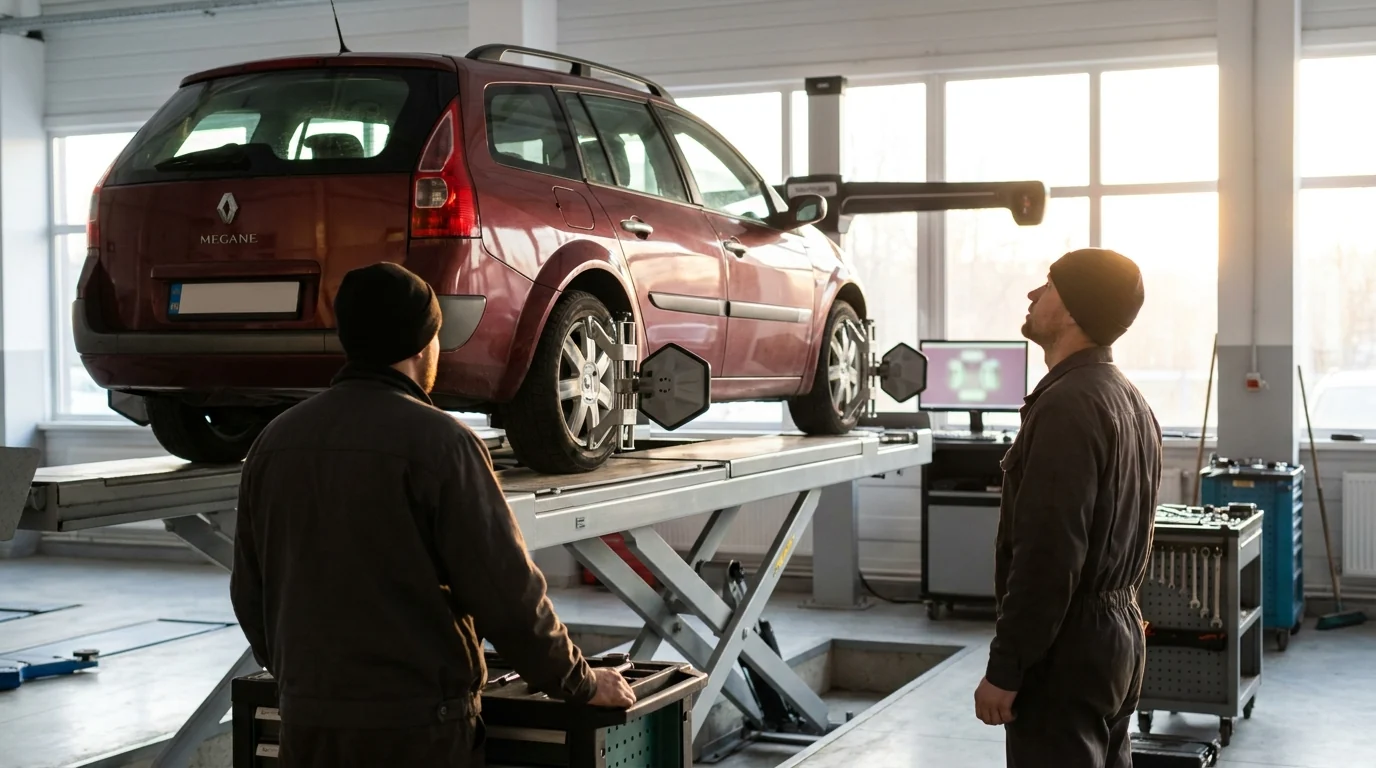

Процедура 3D розвал-сходження на нашому СТО чітко регламентована, щоб забезпечити максимальну точність. Перший крок — автомобіль заїжджає на спеціальний чотирьохстійковий підйомник з рухомими платформами. Майстер перевіряє тиск у всіх шинах і доводить його до норми, рекомендованої виробником, адже різний тиск впливає на висоту кузова і, відповідно, на кути.

Далі на кожне колесо встановлюються легкі мішені за допомогою безконтактних захватів, що безпечно для дисків. Після цього виконується процедура компенсації биття диска: автомобіль трохи прокочується вперед-назад на підйомнику. Це дозволяє системі врахувати і нівелювати будь-які мікроскопічні нерівності самого диска чи кріплення, щоб вимірювання були абсолютно точними.

Після компенсації камери зчитують положення мішеней, і на моніторі з'являється звіт «до» — поточні кути установки коліс, наочно порівняні з заводськими допусками для вашої моделі авто. На основі цих даних майстер проводить регулювання, послаблюючи контргайки на рульових тягах та інших регулювальних елементах підвіски. Всі зміни він бачить на екрані в реальному часі. Коли всі параметри входять в «зелену зону» допусків, регулювання завершується. Весь процес займає орієнтовно 1–1.5 години.

Наприкінці процедури система формує фінальний звіт «після», де чітко видно, якими були кути до втручання і якими стали після. За вашим бажанням ми можемо роздрукувати цей звіт. Це є об'єктивним підтвердженням виконаної роботи та її якості. Ви їдете з СТО не просто з відчуттям, що «начебто стало краще», а з документальним доказом того, що геометрія підвіски вашого авто приведена у відповідність до заводських стандартів.

Коротко про головне

3D розвал-сходження — це сучасний стандарт регулювання геометрії підвіски, який значно перевершує застарілі методи за точністю, швидкістю та безпекою для дисків. Його варто робити для будь-якого сучасного авто після ремонту ходової, заміни шин або при появі симптомів неправильної керованості, щоб забезпечити рівномірний знос гуми та стабільність на дорозі. Головна умова ефективності — справна підвіска, тому попередня діагностика є обов'язковою. Якщо помітили, що машину веде вбік, не зволікайте — записуйтесь на перевірку.
